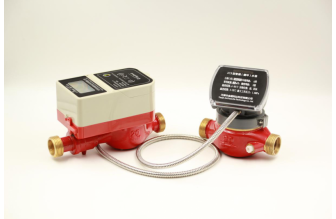

JCS型15-25循環熱水水表
窗體頂端
產品概述
射頻卡循環熱表主要用于熱水循環供水系統中計量用戶使用水量和預收費管理。其工作原理是：在無用水時，管道中的進水等于回水，即用水量為零；當有用水時管道中的進水不等于回水，其差值即為使用水量，主表上液晶顯示器直接顯示使用量、購買量及剩余量。為減少計量誤差，我們采用了熱量表使用的流量傳感器作為基表，并采用動態誤差修正的方法，使計量更準確。
射頻卡循環熱水表主要技術參數
精度等級為3級,
最大允許誤差不大于±3%
在從包括最小流量在內到不包括分界流量的低區中的最大允許誤差為±5%
在從包括分界流量在內到包括過載流量的高區中的最大允許誤差為±3%
工作壓力 不大于1.0Mpa
被測水溫：(30～90)ºC
供電電壓3.6V鋰電池,
流量參數
|
公稱直徑
|
過載流量qs
|
常用流量qp
|
分界流量qt
|
最小流量qmin
|
|
m3/h
|
||||
|
15
|
3.0
|
1.5
|
0.12
|
0.03
|
|
20
|
5.0
|
2.5
|
0.2
|
0.05
|
|
25
|
7.0
|
3.5
|
0.28
|
0.07
|
水表采用電動閥門，閥門開時壓損很小,水表部分公稱流量下壓力不大于0.25MPa
安裝尺寸
|
口徑
|
長度L
|
高度H
|
寬度B
|
回水表長度L
|
寬度B
|
連接螺母螺紋d
|
接管螺紋D
|
|
DN15
|
165
|
115
|
85
|
130
|
78
|
G3/4B
|
R1/2＂
|
|
DN20
|
195
|
115
|
85
|
130
|
82
|
G1B
|
R3/4＂
|
|
DN25
|
225
|
115
|
85
|
130
|
83
|
G1 1/4B
|
R1＂
|
