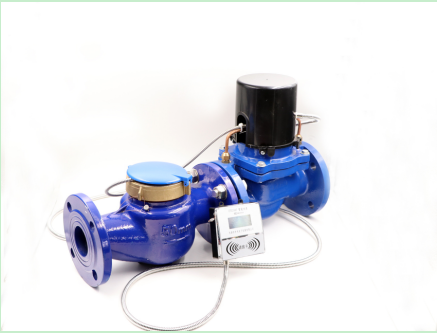

JCS型50-300預付費大口徑水表
概述
基表采用優質干簧管發訊基表。閥門精心設計，避免了水錘及振動對其影響，工作穩定，最小工作壓力0.05Mpa。閥體內外噴塑，全部采用耐腐蝕材料。閥門驅動器采用自行設計低功耗抗干擾驅動電路。控制器及水表電器部分采用全密封設計，24小時內在水下運行無故障。控制電器采用雙CPU設計方案，計量控制與IC卡處理分開。手抄儀作為IC卡處理單元通過MBUS數據總線與表體主電路相連，不用時取下放在干燥環境收藏。表內采用鋰電池供電能，可持續使用6年以上。IC卡插口在手抄儀上，與表體徹底分開，在表體被浸泡時不會影響IC卡操作。在表體電量耗盡，并未及時更換，或表體控制電路發生故障，可使用機械應急開關臨時供水。
主要參數
雙干簧管采用樣0.01m3（或其十倍百倍）發一個脈沖。
最大允許誤差：從包括最小流量至不包括分界流量的低區≤±5%，從包括分界流量至不包括過載流量的高區≤±2%
工作壓力：≤1.0Mpa
水溫：0.1-40℃
閥門主要參數
恭稱壓力：1.0Mpa
耐壓強度：2.0Mpa
最小壓差：0.05Mpa
壽命：DN50-DN15 0≥2000次，DN150-DN30 0≥1000次
響應時間：（開關閥時間）：＜10S
絕緣電阻：≥20M（15℃-35℃，濕度＜85%）
密封性：無泄漏
工作電壓：計量部分3.6V鋰電池 手抄儀4*1.5V堿性電池
表體靜態工作電流：≤15VA
手抄儀顯示電流≤20μA 通信時≤20Ma
外形尺寸
|
公稱通徑 DNmm
|
40
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
|
法蘭外徑 Dmm
|
140
|
165
|
200
|
220
|
285
|
340
|
395
|
445
|
|
螺孔中心直徑 Dmm1
|
110
|
125
|
160
|
180
|
240
|
295
|
350
|
400
|
|
螺孔數量直徑Z—Φd
|
4-18
|
4-18
|
8-18
|
8-18
|
8-22
|
8-22
|
12-22
|
12-22
|
|
總長度 L mm
|
485
|
520
|
505
|
610
|
765
|
880
|
970
|
1090
|
|
閥門長度 l mm
|
235
|
240
|
280
|
360
|
465
|
530
|
570
|
640
|
